Fallas en Taludes

Ocurren como un deslizamiento de la masa de suelo, actuando como un sólido de cuerpo rígido que se desliza a lo largo de la falla, afectando mucho la estabilidad del talud en gran medida.

Estabilidad

Se entiende por estabilidad a la seguridad de una masa de tierra contra la falla o movimiento. Como primera medida es necesario definir criterios de estabilidad de taludes, entendiéndose por tales algo tan simple como el poder decir en un instante dado cuál será la inclinación apropiada en un corte o en un terraplén; casi siempre la más apropiada será la más escarpada que se sostenga el tiempo necesario sin caerse. Este es el centro del problema y la razón de estudio.

A diferentes inclinaciones del talud corresponden diferentes masas de material térreo por mover y por lo tanto diferentes costos. Podría imaginarse un caso en que por alguna razón el talud más conveniente fuese muy tendido y en tal caso no habría motivos para pensar en “problemas de estabilidad de taludes”, pero lo normal es que cualquier talud funcione satisfactoriamente desde todos los puntos de vista excepto el económico, de manera que las consideraciones de costo presiden la selección del idóneo, que resultará ser aquél al que corresponda la mínima masa de tierra movida, o lo que es lo mismo el talud más empinado.

Probablemente muchas de las dificultades asociadas en la actualidad a los problemas de estabilidad de taludes radican en que se involucra en tal denominación a demasiados temas diferentes, a veces radicalmente distintos, de manera que el estudio directo del problema sin diferenciar en forma clara tales variantes tiende a conducir a cierta confusión. Es indudable que en lo anterior está contenida la afirmación de que los taludes son estructuras muy complejas, que prestan muchos puntos de vista dignos de estudio y a través de los cuales la naturaleza se manifiesta de formas diversas. Esto hará que su estudio sea siempre complicado, pero parece cierto también, que una parte de las dificultades presentes se debe a una falta de correcto deslinde de las diferentes variantes con que el problema de estabilidad se puede presentar y se debe afrontar.

Los problemas relacionados con la estabilidad de taludes naturales difieren radicalmente de los que se presentan en taludes artificiales o construidos por el ingeniero. Dentro de éstos deben verse como esencialmente distintos los problemas de los cortes de laderas y los de los terraplenes. Las diferencias importantes radican, en primer lugar, en la naturaleza de los materiales involucrados y, en segundo, en todo un conjunto de circunstancias que dependen de cómo se formó el talud y de su historia geológica, de las condiciones climáticas que primaron a lo largo de tal historia y de la influencia del hombre que ejerce en la actualidad o haya ejercido en el pasado. Esta historia y génesis de formación de laderas y taludes, la historia de esfuerzos a que estuvieron sometidos y la influencia de condiciones climáticas o, en general, ambientales, definen aspectos tan importantes como configuración de los suelos y las rocas, o el flujo de las aguas subterráneas a través de los suelos que forman la ladera o el talud, el cual influye decisivamente en sus condiciones de estabilidad.

Deslizamientos

Se denomina deslizamiento a la rotura y al desplazamiento del suelo situado debajo de un talud, que origina un movimiento hacia abajo y hacia fuera de toda la masa que participa del mismo.

Los deslizamientos pueden producirse de distintas maneras, es decir en forma lenta o rápida, con o sin provocación aparente. Generalmente se producen como consecuencia de excavaciones o socavaciones en el pie del talud. Sin embargo existen otros casos donde la falla se produce por desintegración gradual de la estructura del suelo, aumento de las presiones intersticiales debido a filtraciones de agua, entre otras.





Existen dos clases de deslizamientos: el estacional, que afecta solo a la corteza superficial del talud natural que sufre la influencia de los cambios climáticos en forma de expansiones y contracciones térmicas o por humedecimiento y secado, y el masivo, que afecta a capas de tierra más profundas, no interesadas por los efectos ambientales y que, en consecuencia, solo se puede atribuir al efecto gravitacional. El primero en mayor o menor grado siempre existe, variando su intensidad según la época del año; en cambio el segundo los movimientos son prácticamente constantes.

El fenómeno es más intenso cerca de la superficie, la velocidad de movimiento del Talud Natural debajo de un creep típico puede ser muy baja y rara vez se excede la de algunos centímetros al año.

El fenómeno se pone de manifiesto a los ojos del ingeniero cuando nota que los árboles y postes están inclinados respecto de la vertical, cuando se evidencian agrietamientos o escalonamientos en el talud.



Los Tipos de Fallas más Comunes en Taludes son:

  • Deslizamientos superficiales (creep).
  • Movimiento del cuerpo del talud.
  • Flujos.

Deslizamientos Superficiales (Creep)

Cualquier talud está sujeto a fuerzas naturales que tienden a hacer que las partículas y porciones de suelo próximas a su frontera deslicen hacia abajo. Se refiere esta falla al proceso más o menos continuo, y por lo general lento, de deslizamiento ladera abajo que se presenta en la zona superficial de algunas laderas naturales o taludes naturales.

El Creep suele involucrar a grandes áreas y el movimiento superficial se produce sin una transición brusca entre la parte superficial móvil y las masas inmóviles más profundas. No se puede hablar de una superficie de deslizamiento.

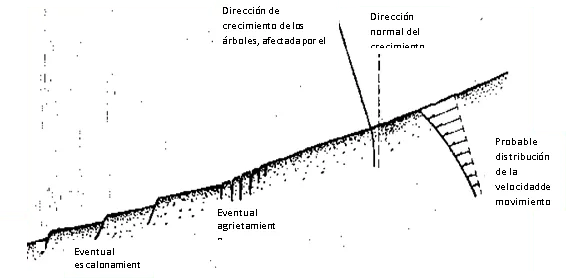

Indicadores que indican la presencia de un movimiento superficial (creep)

Movimiento del Cuerpo del Talud

Puede ocurrir en taludes movimientos bruscos que afecten a masas considerables de suelo, con superficies de falla que penetran profundamente en su cuerpo, interesando o no al terreno de fundación. Se considera que la superficie de falla se forma cuando en la zona de su futuro desarrollo actúan esfuerzos cortantes que sobrepasan la resistencia al corte del material; a consecuencia de ello sobreviene la ruptura del mismo, con la formación de una superficie de deslizamiento a lo largo de la cual se produce la falla.

Estos fenómenos se los denomina “deslizamientos de tierras” y puede estudiarse dos tipos bien diferenciados.

Falla Rotacional

En el primer lugar se define una superficie de falla curva, a lo largo de la cual ocurre el movimiento del talud. Esta superficie forma una traza con el plano del papel que puede asimilarse, por facilidad y sin mayor error a una circunferencia, aunque pueden existir formas algo diferentes, en la que por lo general influye la secuencia geológica local, el perfil estratigráfico y la naturaleza de los materiales. Estas fallas son llamadas de rotación.

Este tipo de fallas ocurren por lo común en materiales arcillosos homogéneos o en suelos cuyo comportamiento mecánico esté regido básicamente por su fracción arcillosa. En general afectan a zonas relativamente profundas del talud, siendo esta profundidad mayor cuanto mayor sea la pendiente.

Las fallas por rotación se denominan según donde pasa el extremo de la masa que rota. Puede presentarse pasando la superficie de falla por el cuerpo del talud (falla local), por el pie, o adelante del mismo afectando al terreno en que el talud se apoya (falla en la base). Cabe señalar que la superficie de este último tipo de falla puede profundizarse hasta llegar a un estrato más resistente o más firme de donde se encuentra el talud, provocando en este punto un límite en la superficie de falla.



Nomenclatura de una Zona de Falla
Distintos Tipo de Fallas

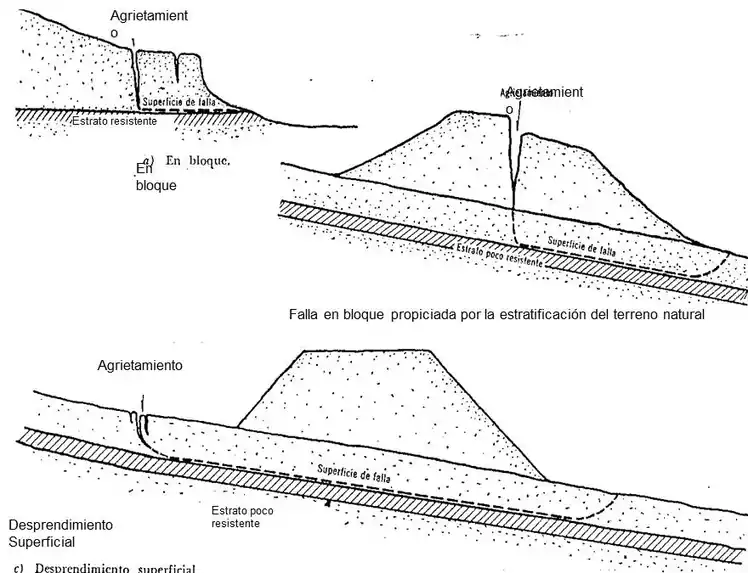

Falla Traslacional

Estas fallas por lo general consisten en movimientos traslacionales importantes del cuerpo del talud sobre superficies de falla básicamente planas, asociadas a la presencia de estratos poco resistentes localizados a poca profundidad del talud.

La superficie de falla se desarrolla en forma paralela al estrato débil y se remata en sus extremos con superficies curvas que llegan al exterior formando agrietamientos.

Los estratos débiles que favorecen estas fallas son por lo común de arcillas blandas o de arenas finas o limos no plásticos sueltos. Con mucha frecuencia, la debilidad del estrato está ligada a elevadas presiones de poro en el agua contenida en las arcillas o a fenómenos de elevación de presión de agua en estratos de arena (acuíferos). En este sentido, las fallas pueden estar ligadas también al calendario de las temporadas de lluvias de la región.

Las fallas del material en bloque, muchas veces están asociadas a discontinuidades y fracturas de los materiales que forman un corte o una ladera natural, siempre en añadidura al efecto del estrato débil subyacente.

Las fallas de una franja superficial son típicas de laderas naturales formadas por materiales arcillosos, producto de la meteorización de las formaciones originales. Se suelen provocar por el efecto de la sobrecarga impuesta por un terraplén construido sobre la ladera. En estas fallas el movimiento ocurre casi sin distorsión.

Distintos Tipo de Fallas



Flujos

Se refiere este tipo de falla a movimientos más o menos rápidos de una parte del talud natural, de tal manera que el movimiento en si y la distribución aparente de velocidades y desplazamientos se asemeja al comportamiento de un líquido viscoso.

La superficie de deslizamiento o no es distinguible o se desarrolla durante un lapso relativamente breve. Es también frecuente que la zona de contacto entre la parte móvil y las masas fijas del talud natural sea una zona de flujo plástico.

El material susceptible de fluir puede ser cualquier formación no consolidada, y así el fenómeno puede presentarse en fragmentos de roca, depósitos de talud, suelos granulares finos o arcillas francas; también son frecuentes los flujos en lodo.

El flujo en materiales relativamente secos comprende en primer lugar a los fragmentos de roca, desde los muy rápidos (avalancha) hasta los que ocurren lentamente. Afecta a grandes masas de fragmentos y suelen ser de catastróficas consecuencias. En segundo lugar se puede encontrar deslizamientos producidos por la licuación de la estructura de los loess, asociado muchas veces a temblores.

Los flujos de tierra (materiales no demasiados húmedos) generalmente ocurren al pie de los deslizamientos del tipo rotacional en el cuerpo del talud. Por lo común estos deslizamientos retienen a la vegetación original, así como la estratigrafía y aspecto general de la formación en la que ocurrió el deslizamiento.

Los flujos de tierra de suelos granulares finos son típicos de formaciones costeras y se asocian generalmente a la erosión marina y a fluctuaciones repetidas de la presión de poros debido a la ascenso y descenso del nivel de agua con las mareas. Se originan con procesos análogos a la licuación.

En los flujos de lodo, el deslizamiento ocurre en materiales finos con muy alto contenido de agua. La forma típica del deslizamiento es análoga al avance de un glaciar y la velocidad de desplazamiento puede variar desde unos pocos centímetros por año hasta la correspondiente a deslizamientos catastróficos. En los flujos lentos es común que en la velocidad del movimiento influyan las variaciones estacionales del clima, en tanto que los flujos rápidos suelen seguir épocas de violenta precipitación pluvial.

Los flujos de lodo muy rápidos se presentan muchas veces en los taludes naturales de las que se ha removido la cobertura vegetal por alguna razón comenzando en muy modestas proporciones y creciendo rápidamente transportando el suelo sobre el que pasa, formándose auténticos ríos de lodo.
