1.Alcance y campo de aplicación

Este método de prueba cubre las determinaciones cuantitativas de la distribución de tamaño de las partículas de las fracciones finas de los suelos. La distribución de tamaños de partículas más grandes de 75 µm (retenidas en el tamiz No 200) se determina por tamizado, en tanto que la distribución de las partículas más pequeñas que 75 µm se determina por un proceso de sedimentación, usando un hidrómetro que asegure los datos necesarios.

2.Referencias

  • Nch164
  • Nch1022
  • Nch1532
  • Astm E100

3.Aparatos para Hidrometría

  • Agitador mecánico
  • Balanzas
  • Baño de agua
  • Cilindro de sedimentación
  • Cilindro de sedimentación
  • Deposito receptor y tapa
  • Herramientas y Accesorios
  • Horno
  • Termómetro
  • Vaso de precipitado
  • Tamices

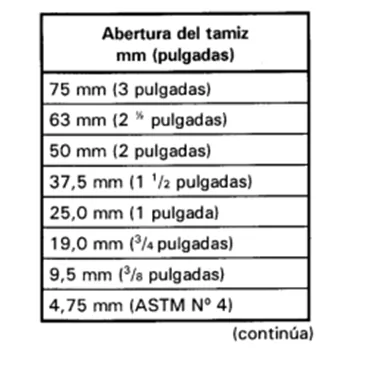

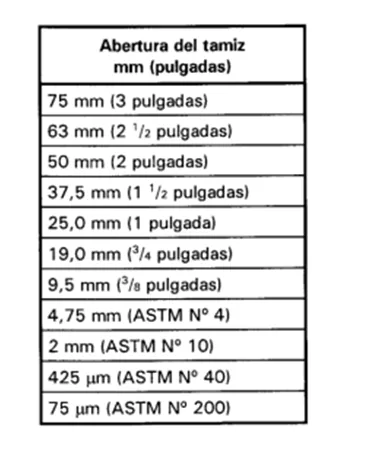

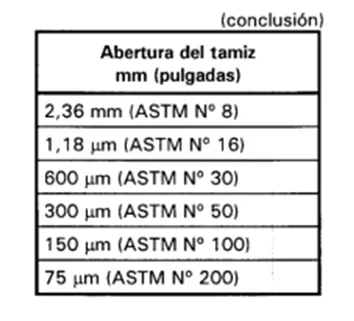

 Tamaños de tamices:



4.Acondicionamiento de la muestra de ensaye para hidrometría

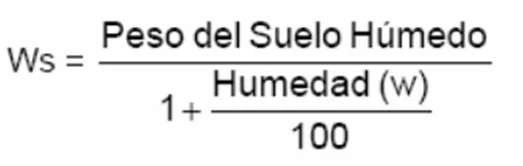

El tamaño aproximado de la muestra que se debe usar para el análisis por el hidrómetro varía con el tipo de suelo que va a ser ensayado. La cantidad requerida para suelos arenosos es de 75 a 100 g y para limos y arcillas de 50 a 60 g (peso seco). El peso exacto de la muestra en suspensión puede ser determinado antes o después del ensayo. Sin embargo el secado al horno de algunas arcillas antes del ensayo puede causar cambios permanentes en los tamaños de granos aparentes; las muestras de estos suelos deben ser conservadas con su contenido de humedad natural, y ensayadas sin ser secadas al horno. El peso se determina mediante la siguiente fórmula:

Donde la humedad (w) se determinará usando una porción de muestra que no vaya a ser ensayada.

  • 5.Procedimiento para Hidrometría

El procedimiento consistirá de los siguientes pasos:

  • Anótese en el formato toda la información existente para identificar la muestra, como por ejemplo: obra, número de la muestra y otros datos pertinentes.
  • Determínese la corrección por defloculante y punto cero, Cd, y la corrección por menisco, Cm, a menos que ya sean conocidas.
  • Anótese toda esta información en el formato.
  • Determínese el peso específico de los sólidos, Gs
  • Si el peso secado al horno se va a obtener al principio del ensayo, séquese la muestra al horno, déjese enfriar y pésese con una aproximación de 0.1 g. Anótese en el formato el valor obtenido. Colóquese la muestra en una cápsula de 250 ml previamente identificada con un número, agréguese agua destilada o desmineralizada hasta que la muestra quede totalmente sumergida. Colóquese el agente dispersante en este momento: 125 ml de solución de hexametafosfato de sodio (40 gr/l).
  • Déjese la muestra en remojo por una noche hasta que los terrones de suelo se hayan desintegrado. Suelos altamente orgánicos requieren un tratamiento especial, y puede ser necesario oxidar la materia orgánica antes del ensayo. La oxidación puede ser llevada a cabo mezclando la muestra con una solución, al 30%, de peróxido de hidrógeno; esta solución oxidará toda la materia orgánica. Si el suelo contiene poca cantidad de materia orgánica, el tratamiento con peróxido de hidrógeno no es necesario.
  • Transfiérase la muestra con agua, de la cápsula a un vaso de dispersión (foto 2), lavando cualquier residuo que quede en la cápsula con agua destilada o desmineralizada. Agréguese agua al vaso de dispersión si es necesario, hasta que la superficie de ésta quede de 50 a 80 mm por debajo de la boca del vaso; si el vaso contiene demasiada agua, ésta se derramará durante el mezclado. Colóquese el vaso de dispersión en el aparato agitador durante un minuto.

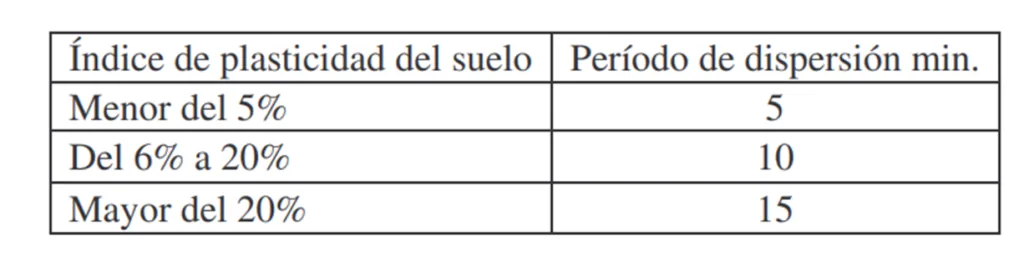

  • Para lograr la dispersión se puede emplear también aire a presión en lugar del método mecánico del agitador. En este caso, se coloca un manómetro entre el vaso y la válvula de control, la cual se abre inicialmente para obtener una presión de 0.07 kg/cm2 (1 psi). Se transfiere la lechada de suelo-agua de la cazuela al vaso de dispersión, lavando con agua destilada el remanente de la cazuela, y rellenando si es necesario, con más agua destilada hasta el volumen de 250 ml. Se tapa el vaso y se abre la válvula de control hasta obtener una presión de 1.4 kg/cm 2 (20 psi). La dispersión se hará de acuerdo con la siguiente tabla:
  • Los suelos que contienen altos porcentajes de mica se dispersarán durante un (1) minuto.
  • Se transfiere la suspensión a un cilindro de sedimentación de 1000 ml. La suspensión debe ser llevada a la temperatura que se espera prevalecerá en el laboratorio durante el ensayo.
  • Un minuto antes de comenzar el ensayo, tómese el cilindro de sedimentación y tapándolo con la mano o con un tapón adecuado, agítese la suspensión vigorosamente durante varios segundos, con el objeto de remover los sedimentos del fondo y lograr una suspensión uniforme. Continúese agitando hasta completar un minuto volteando el cilindro hacia arriba y hacia abajo alternativamente. Algunas veces es necesario aflojar los sedimentos del fondo del cilindro, mediante un agitador de vidrio antes de proceder a agitar la lechada. Se deben ejecutar sesenta (60) giros durante ese minuto.
  • Alternativamente, la suspensión puede ser agitada antes de proceder al ensayo mediante un agitador manual, semejante al que se muestra en el esquema de la Figura 3. Moviendo dicho agitador hacia arriba y hacia abajo, a través de la suspensión, se consigue una distribución uniforme de las partículas de suelo. Este proceso evita también la acumulación de sedimentos en la base y en las paredes del cilindro graduado.
  • Al terminar el minuto de agitación, colóquese el cilindro sobre una mesa.
  •  Póngase en marcha el cronómetro. Si hay espuma presente, remuévala tocándola ligeramente con un pedazo de papel absorbente. Introdúzcase lentamente el hidrómetro en la suspensión. Se debe tener mucho cuidado cuando se introduce y cuando se extrae, para evitar perturbar la suspensión.
  • Obsérvense y anótense las dos primeras lecturas de hidrómetro, al minuto, y a los dos minutos después de haber colocado el cilindro sobre la mesa. Estas lecturas deben realizarse en el tope del menisco. Inmediatamente después de realizar la lectura de los 2 minutos, extráigase cuidadosamente el hidrómetro de la suspensión y colóquese en un cilindro graduado con agua limpia. Si el hidrómetro se deja mucho tiempo en la suspensión, parte del material que se esta asentando se puede adherir al bulbo, causando errores en las lecturas. Luego, introdúzcase nuevamente el hidrómetro y realícense lecturas a los 5, 15, 30, 60, 120, 250 y 1.440 minutos. Todas estas lecturas deben realizarse en el tope del menisco formado alrededor del vástago. Inmediatamente después de cada una de estas lecturas, extráigase el hidrómetro cuidadosamente de la suspensión y colóquese en el cilindro graduado con agua limpia.
  • Después de realizar la lectura de hidrómetro de los 2 minutos y después de cada lectura siguiente, colóquese un termómetro en la suspensión, mídase la temperatura y anótese en la planilla con una aproximación de 0.5 °C (0.9 °F). Los cambios de temperatura de la suspensión durante el ensayo afectan los resultados. Las variaciones en la temperatura deben ser minimizadas colocando el cilindro lejos de fuentes de calor tales como hornos, rayos de solo ventanas abiertas. Una forma conveniente de controlar los efectos de la temperatura, es colocar el cilindro graduado que contiene la suspensión en un baño de agua.
  • Si el peso de la muestra se va a determinar al final del ensayo, lávese cuidadosamente toda la suspensión transfiriéndola a una cápsula de evaporación. Séquese el material al horno, déjese enfriar y determínese el peso de la muestra. El peso seco de la muestra de suelo empleada se
    obtendrá restándole a este valor el peso seco del agente defloculante empleado.
  • Antes de proceder con los cálculos, las lecturas de hidrómetro deberán ser corregidas por menisco, por temperatura, por defloculante y punto cero.
  • Corrección por menisco (Cm). Los hidrómetros se calibran para leer correctamente a la altura de la superficie del liquido. La suspensión de suelo no es transparente y no es posible leer directamente a la superficie del liquido; por lo tanto, la lectura del hidrómetro se debe realizar en la parte superior del menisco. La corrección por menisco es constante para un hidrómetro dado, y se determina introduciendo el hidrómetro en agua destilada o desmineralizada y observando la altura a la cual el menisco se levanta por encima de la superficie del agua.
  • Valores corrientes de Cm son:
  • Hidrómetro tipo 151 H: Cm = 0,6 x 10-3 gr/cm3
  • Hidrómetro tipo 152 H: Cm = 1,0 gr/litro.

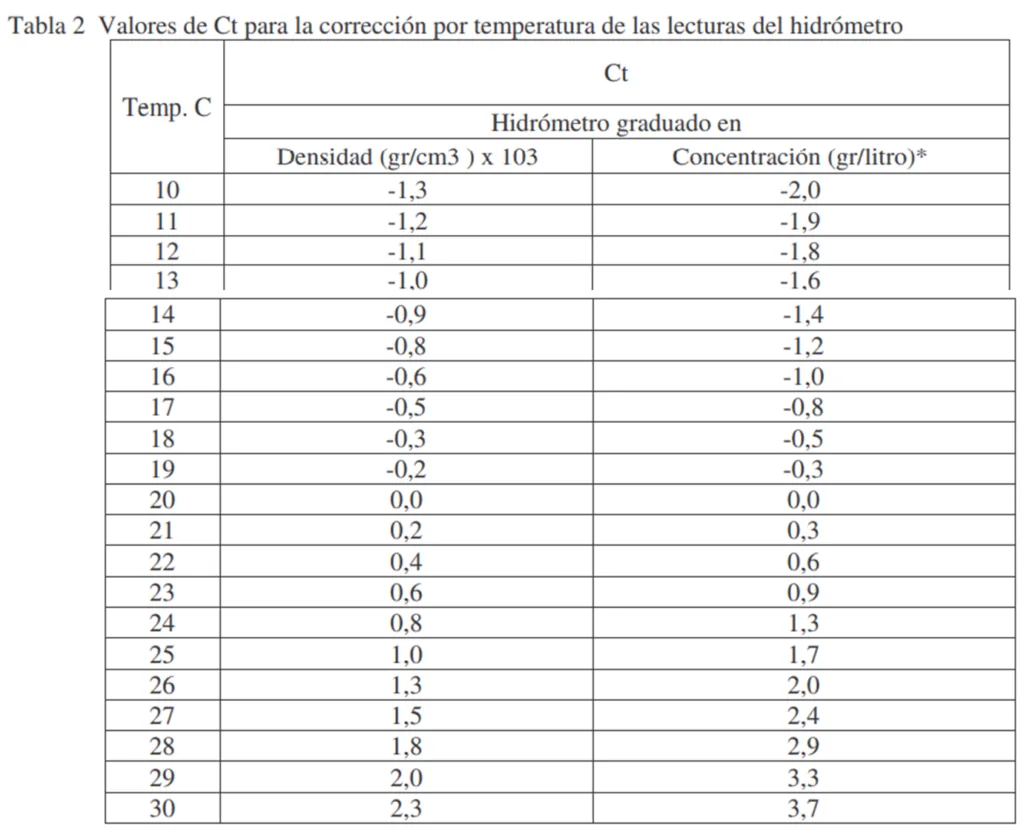

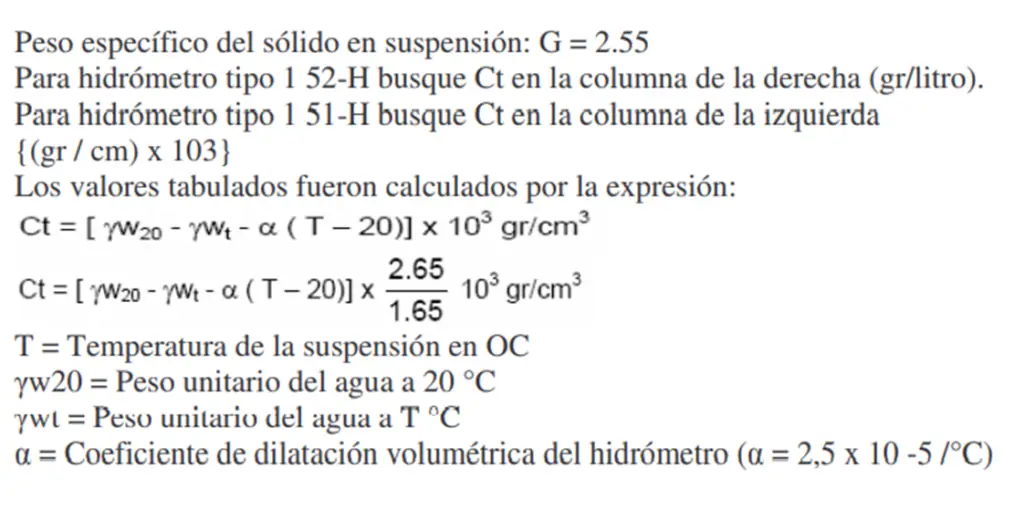

  • Corrección por temperatura (Ct). A cada una de las lecturas de hidrómetro se debe aplicar también un factor de corrección por temperatura, el cual debe sumarse algebraicamente a cada lectura. Este factor puede ser positivo o negativo, dependiendo de la temperatura de la suspensión en el momento de realizar cada lectura. Obténgase el valor del factor de corrección por temperatura para cada lectura de hidrómetro empleando la Tabla 2 y anótense estos valores en su planilla.
    • Corrección por agente de dispersión y por desplazamiento del punto cero (Cd).

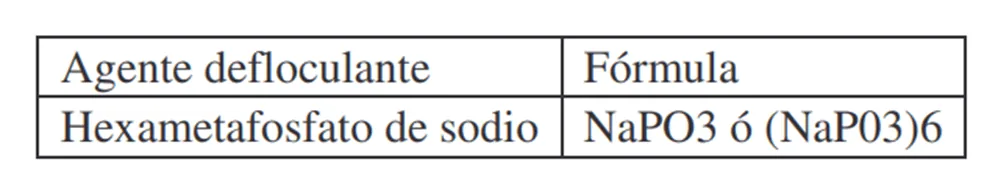

    • Los granos de suelos muy finos en suspensión tienden normalmente a flocular y se adhieren de tal forma que suelen precipitarse juntos. Por lo tanto, es necesario añadir a las muestras un agente de disgregación para evitar la floculación durante el ensayo. Los agentes defloculantes siguientes han sido utilizados satisfactoriamente para la mayoría de los suelos:


La adición de un agente defloculante produce aumento en la densidad del líquido y obliga a realizar una corrección a la lectura del hidrómetro observado. Así mismo, como la escala de cada hidrómetro ha sido graduada para registrar una lectura cero o lectura inicial a una temperatura base, que generalmente es 20 °C (68 °F), existirá un desplazamiento del punto cero, y las lecturas de hidrómetro observadas también deberán corregirse por este factor.
La corrección por defloculante se determina generalmente en conjunto con la corrección por punto cero; por ello se les denomina «corrección por defloculante y punto cero».
El procedimiento para determinar la corrección por defloculante y punto cero consistirá en los pasos siguientes:
Se selecciona un cilindro graduado de 1000 ml de capacidad y se llena con agua destilada o desmineralizada con una cantidad de defloculante igual a la que se empleará en el ensayo. Si en el ensayo no se va a utilizar defloculante, llénese el cilindro sólo con agua destilada o desmineralizada.

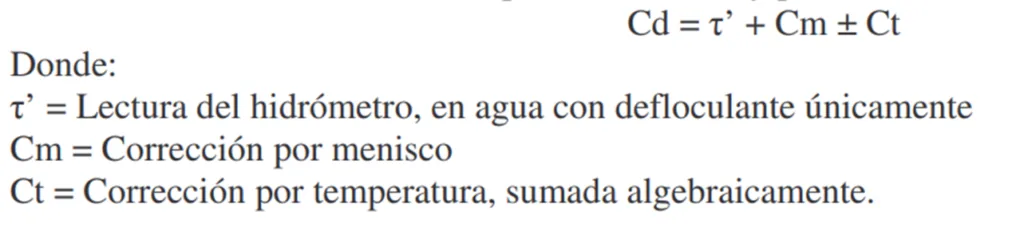

En este caso la corrección será solamente por punto cero. Realícese, en la parte superior del menisco, la lectura del hidrómetro e introdúzcase a continuación un termómetro para medir la temperatura de la solución. Calcúlese la corrección por defloculante y punto cero (Cd) mediante la fórmula:
