Prospección Magnética

Prospeccion Magnetica



El metodo de prospeccion Magnetica detecta anomalías o desviaciones del valor normal del Campo Geomagnético debido a la presencia de minerales ferromagnéticos, diamagnéticos y/o paramagnéticos. La mayoría de las rocas contiene pequeñas cantidades de óxidos de hierro, de modo que si cristalizan a partir de un magma y en presencia de un CM externo (el terrestre), los Momentos Magnéticos finalizarán orientados, lo que redundará en una anomalía magnética.

Video Prospeccion Magnetica

NOTA: Así fue cómo se decubrió que a largo plazo (cientos de miles de años) el Campo Magnético Terrestre se debilita, hasta anularse y luego se refuerza en sentido inverso. Las capas geológicas muestran minerales imantados con los momentos magnéticos apuntando no hacia el Norte de Canadá (Sur Magnético actual), sino hacia la Antártica.

Por otro lado, los artefactos y estructuras metálicas creadas por el hombre también generan anomalías magnéticas, razón por la cual este método también se utiliza en Arqueología.

Origen de Prospeccion Magnetica

Alrededor de 1640 la brújula magnética fue usada en la búsqueda de hierro. Como primer instrumento especialmente apto para la exploración aproximadamente 110 años atrás apareció la brújula minera sueca, cuya aguja magnética está suspendida de tal manera, que puede rotar alrededor de su eje horizontal y de su eje vertical. Entre 1915 y 1920 entre varios instrumentos para la prospección magnética Adolf SCHMIDT desarrolló el variómetro, que lleva su nombre y que todavía ocasionalmente está en uso. La Segunda Guerra Mundial empujó el desarrollo de los magnetómetros aéroportados basándose en el principio electromagnético, puesto que los utilizaron para la detección de submarinos, después de la guerra los magnetómetros aéroportados estuvieron disponibles para la exploración. El magnetómetro nuclear apareció en 1955, el magnetómetro de absorción atómica (con vapor de cesio y rubidio) en 1961 y entre 1960 y 1970 el gradiómetro magnético aéroportado.

Areas de Aplicacion de la Prospeccion Magnetica

  • Petróleo (trampas de hidrocarburos).
  • Minería.
  • Obras civiles.
  • Arqueología.
  • Descubrimiento de meteoritos y estudio de sus cráteres.
  • Geología (seguimiento de estructuras subterráneas).
  • Estudio de anomalías generadas por dispositivos electrónicos.
  • Predicción de terremotos (pulsos magnéticos de n < 1 KHz; ver el QuakeSat.

Interpretacion de la Prospeccion Magnetica

  • La orientación de los vectores H (proyección horizontal de B) permite ubicar los extremos del dipolo.
  • Graficar T (el módulo de B) a lo largo de un perfil también permite delimitar el cuerpo magnético («Perfil Abatido»).
  • Graficar simultáneamente H y Z (proyección vertical de B) a lo largo de un perfil permite conocer la inclinación del dipolo.
  • El gráfico de Z a lo largo de un perfil permite conocer la profundidad a la que se encuentra el  dipolo.

Durante la interpretación conviene recordar que según una de las Ecuaciones de Maxwell, no existen los monopolos magnéticos. En otras palabras, el Perfil Abatido de T mostrará siempre dos máximos correspondientes a los dos polos del «magneto» (salvo que el dipolo se ubique verticalmente).

Instrumentos de Medicion en Prospeccion Magnetica

Efecto magnetico total sobre cuerpos magneticos enterrados en el subsuelo

Hoy día en la prospeccion magnetica comúnmente se miden la componente total del campo magnético. En el caso de un cuerpo magnético enterrado en el subsuelo la componente total del campo magnético se constituye de las magnitudes correspondientes al campo geomagnético y al campo magnético anómalo generado por el cuerpo magnético enterrado y superponiendo el campo geomagnético. El efecto magnético total ejercido por este cuerpo enterrado en el subsuelo y mensurable en la superficie depende de la dirección del campo geomagnético en el lugar de observación y de la imantación inducida en este cuerpo paralela al campo geomagnético. Los modelos numéricos de los datos de la intensidad total se diseñan usualmente por medio de computadores. Dependiendo de los problemas geológicos en cuestión y de la capacidad del computador disponible se realiza modelos de dos, de dos y media y de tres dimensiones.

Diseño de un mapa de isolineas para Prospeccion Magnetica

Procedimiento recomendable para diseñar un mapa de isolíneas o de líneas de isoflujo magnético modificado según un propósito de ARONEC, W de Exploration Geophysics Field Manual, Cambrian College, Spring (1982).

Caracteristicas de las isolineas o lineas de flujos magnético

  • Una isolínea es la línea, que une varios puntos del terreno (varias estaciones de observación) del mismo valor o de la misma intensidad.

  • El intervalo entre dos isolíneas es la diferencia en el valor o en la intensidad entre dos isolíneas adyacentes.

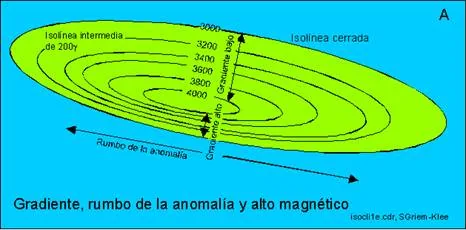

  • El espaciamiento de las isolíneas es una medida del gradiente. Las isolíneas con espaciamiento pequeño y denso (espaciadas densamente) expresan un gradiente alto, las isolíneas con espaciamiento grande entre sí representan un gradiente pequeño (véase fig. A). En este contexto gradiente se refiere a una variación de un valor de una intensidad con respecto a la distancia.

  • Las isolíneas cerradas ilustran extremos como altos (los valores incrementan hacia el centro de la forma cerrada de las isolíneas) y bajos (los valores decrementan hacia el centro de la forma cerrada de las isolíneas). Los bajos se destacan por medio de dientes dirigidos hacia el centro de la forma cerrada.

  • Una isolínea no puede cruzar otra.

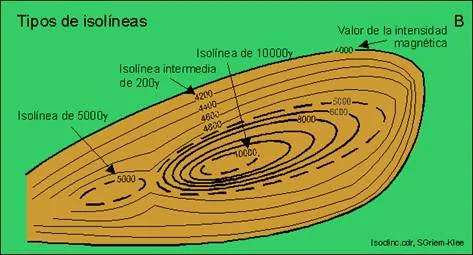

Tipos de isolineas empleadas en los mapas de isolineas magnetometricas

  • Una línea puntada ancha para un intervalo de 5000gammas (véase fig. B).

  • Una línea sólida ancha para los intervalos intermedios de 1000gammas.

  • Una línea sólida fina para los intervalos de 200gammas.

Comparacion de los metodos geofisicos  magnetico y gravimetrico

El método magnético de exploración tiene algunos aspectos en común con el método gravimétrico. Los dos métodos hacen uso de campos de potenciales, detectan anomalías causadas por variaciones en las propiedades de las rocas, que constituyen los primeros kilómetros de la superficie terrestre y los dos métodos tienen aplicaciones similares en la exploración petrolífera. A través de los datos gravimétricos se asigna densidades, a partir de los datos magnéticos se asigna susceptibilidades magnéticas y la imantación remanente a rasgos definidos por la sísmica. Combinando los resultados magnéticos, gravimétricos y sísmicos se puede obtener informaciones acerca de la litología, que son de alta importancia en la evaluación de proyectos de prospección petrolífera.

En lo que concierne la interpretación el método magnético es más complejo en comparación al método gravimétrico. La intensidad magnética tiene magnitud y dirección y depende de la susceptibilidad magnética y de la imantación remanente de la roca. La fuerza magnética puede atraer o repulsar algo. Los efectos magnéticos pueden ser causados por componentes de poca abundancia en una roca. En el caso del método gravimétrico la masa, que determina la gravedad, solo tiene magnitud y depende de la densidad. La fuerza gravitatoria es atractiva. Generalmente los efectos gravitatorios originan de los constituyentes principales de una roca.
