Muros de Contencion

Un muro de contencion retiene tierra, incluso en un terreno plano o una colina. Puede ser hecho de cualquier material, desde piedra hasta madera o hasta concreto vaciado, y puede alterar significativamente el contorno de tu patio o jardín.

Partes del Muro de Contencion

Entre los elementos de un muro de contencion destacamos:

  • Puntera o base del muro, queda por debajo del resto del muro sin quedarse introducida bajo el terreno.
  • El tacón, es la parte del cimiento que se introduce en el suelo y ofrece una mayor sujeción.
  • Talón o parte del cimiento introducido también en el terreno.
  • Alzado o cuerpo. Es la parte del muro que se levanta sobre los cimientos.
  • Intradós o parte externa del alzado.
  • Trasdós o superficie interna del alzado.

Muros de Contencion de Piedra

Los muros de contencion de piedra o muros de contencion secos son una técnica conocida, probada y utilizada para crear superficies planas fáciles, en territorios caracterizados por una pendiente más o menos acentuada.

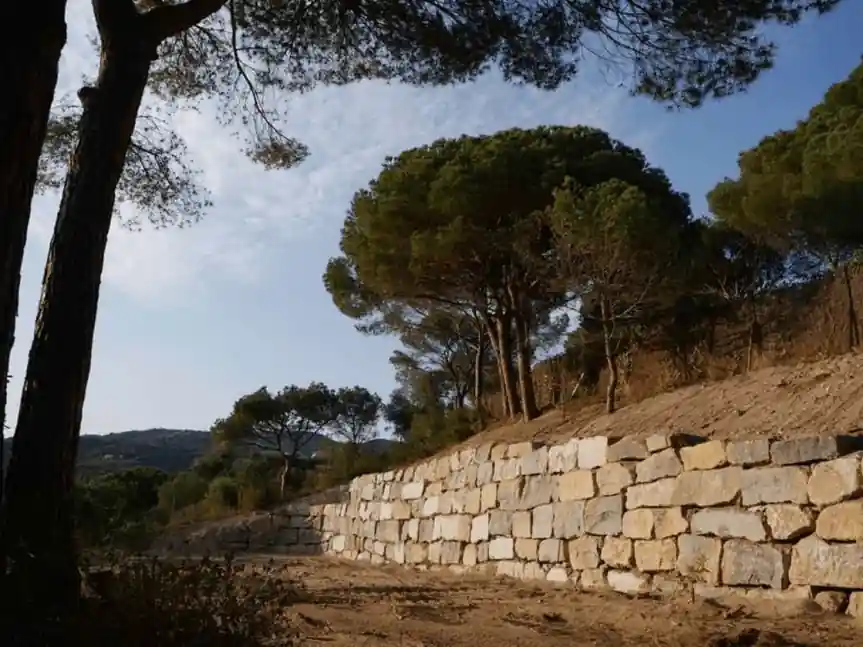

Muros de contencion de piedra natural

Muchos muros de contencion de piedra natural se construyen con bases de hormigón. Sin embargo, los muros de contención de piedra natural aportan beneficios mientras cumplen con las mismas funciones y estándares de seguridad que un muro de contencion tradicional.

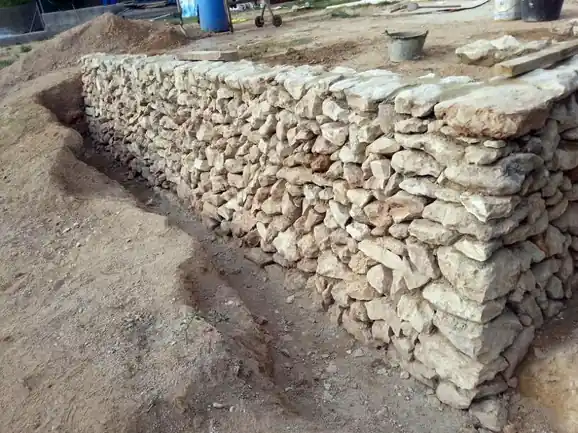

Muros de contencion de piedra en seco

Es uno de los muros de piedra más tradicionales, normalmente encontrados en zonas montañosas y zonas rurales. Se trata de un muro formado solo por piedras, las cuales en su parte superior e inferior son planas. No se usa cemento ni ningún otro elemento de unión, la consistencia, estabilidad y equilibrio final lo confieren la geometría y superficie plana de las piedras.

En la actualidad casi no se usan para la contención de casas, debido a que requiere una mano de obra especializada y son muros con menos resistencia a cargas grandes, sin embargo, son muros  contencion de piedra de una gran belleza por lo que pueden ser usados como elementos decorativos.

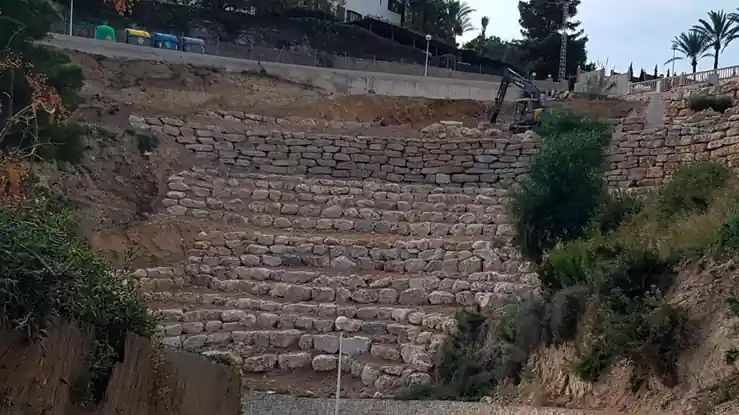

Muros de contencion de escollera

Son muros de contención o sostenimiento formados por grandes bloques irregulares de piedras con forma geométrica, sin labrar y necesitando el uso de maquinaria específica para su colocación.

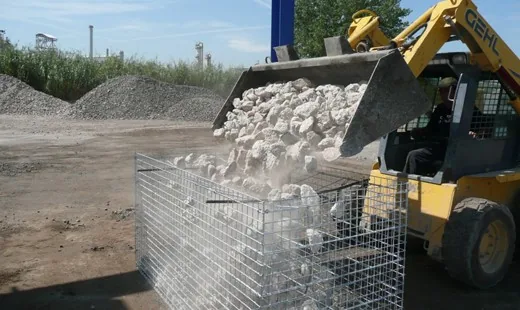

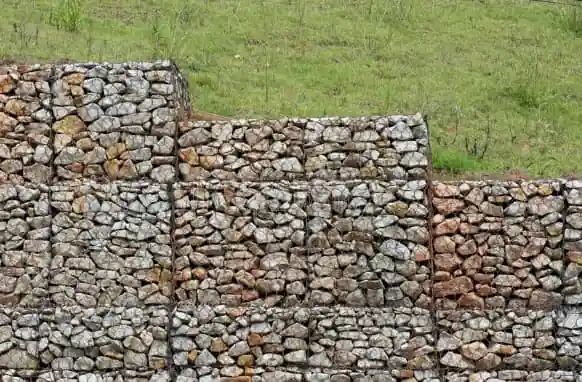

Muros de contencion de gaviones

Son estructuras de contencion piedras y mallas de acero inoxidable, ofreciendo un efecto estético y una gran resistencia.

Son muros con una gran versatilidad que se usan para delimitar parcelas en jardines o separaciones en los mismos, pero también sirven para estabilizar taludes y evitar así corrimientos de tierra.

Proceso Constructivo Muro de Contencion de Piedra con un encofrado de Madera

  • Trazo de la cimentación del muro en el terreno

Se traza todo el contorno de la base del cimiento, en toda su extensión.

  • Excavacion de la cimentacion del muro contencion de piedra

Excava toda la zona trazada y controla la altura de la excavación. Cuida que el fondo de la zanja quede parejo y limpio.

Verifica que no exista ningún material orgánico en toda la zanja, como raíces, restos de animales, u otros. Esto es para evitar cualquier tipo de colapso con el paso del tiempo.

Evita que la zanja se utilice como basura mientras se mantenga abierta o expuesta.

  • Solado

Aplica el solado, que consiste en vaciar una pequeña capa de concreto pobre, o la mezcla de cemento y arena, para generar una superficie plana, donde se trazará la ubicación del acero.

  • Colocacion del refuerzo de acero para el muro

Coloca el acero de la cimentación y a la vez el acero del propio muro. Verifica que el acero de la parrilla de la cimentación quede aislado o separado del suelo colocando dados de concreto pobre. Así garantizamos que la parrilla quede a la altura que indica el plano de construcción realizado por un especialista. El acero vertical debe quedar perfectamente horizontal.

  • Vaciado del concreto de la cimentacion del muro

Siempre cuida la verticalidad del acero del muro y que no se mueva de la parrilla o del conjunto de varillas de fierro en la cimentación. Luego, se vacía el concreto. Prepara el concreto sobre una superficie libre de material orgánico como raíces, plantas, restos, y demás.

  • Encofrado del Muro de Contencion de Piedra

Antes de encofrar o amoldar el muro, verifica la correcta colocación del acero vertical y horizontal. Coloca el encofrado o molde, revisando que la cara de la madera quede separada del acero; para esto utilizaremos nuevamente los dados de concreto

  • Llenado de Piedra del muro de contencion

Coloca las piedras,  trata de ir poniendo las caras más planas de las piedras hacia afuera, asentándolas bien con el hormigon o concreto. Desencofra o retira el molde de madera del muro de contencion  piedra al día siguiente del vaciado.

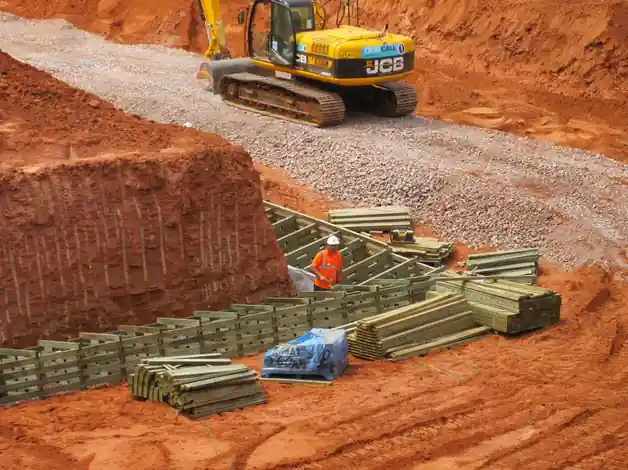

Muros de Contencion de Madera

Un muro de contencion de madera es la forma más cómoda y barata de salvar una propiedad. Un muro de contencion es una estructura construida para impedir el avance pendiente descendente de la masa de tierra al resistir la presión lateral. Esta estructura retiene masa de la tierra, por lo general materiales como tierra y rocas, con mayor frecuencia en un área susceptible a deslizamientos de tierra.

La presión lateral de esta estructura es el menos en la parte superior de la pared y la mayoría en la parte inferior, y por lo tanto, la estructura tiene que ser diseñado para adaptarse a la misma. Si este factor no se toma en consideración, la presión puede incluso destruir la pared.

La madera se considera la mejor opción en cuanto a material de construcción debido al hecho de que es fácilmente disponible y asequible, muros de contención de madera son tan útiles como sus homólogos de hormigón. La madera también añade un poco de gracia al paisaje y, por tanto, funciona como una herramienta de embellecimiento. Los Muro de contencion de madera pequeños son muy utilizados en jardines, pero si la pendiente hacia abajo es empinada y la masa de la tierra es enorme, entonces usted necesita construir un muro de contención grande la  madera deja de ser una buena opción para su construcción.





Preguntas Frecuentes:

¿Que es un muro de contencion de madera?

Un muro de contención se usa a menudo en bloques inclinados. Los muros de contención le permiten nivelar ciertas áreas mientras soporta el peso del suelo. Esto le brinda un terreno plano. El muro de contención de madera es simplemente uno que se ha hecho de madera.

¿Que factores influyen en el costo de un de contencion de gaviones?

Varios factores influirán en el costo de su muro de contención de gaviones, específicamente: tamaño y escala, altura, piedras utilizadas, honorarios de diseño y consultores, requisitos de excavación y drenaje. De estos, los costos del muro de contención de gaviones dependen de dos factores principales: las piedras que usa y el tamaño y la complejidad del muro. El tipo de piedras también tendrá un impacto en el costo final, al igual que el diseño del muro de contención de gaviones: un diseño curvo tiende a costar más que uno recto.

¿Como construir un muro de contencion de gaviones?

Hay ocasiones en las que puede construir usted mismo un muro de contención de gaviones. Los pasos principales son: medir el espacio, comprar cestas y piedras, preparar terreno y colocar y llenar jaulas.

¿Cuanto duran los muros de contencion de piedras?

Construidos con material de calidad, los muros de contención de piedra pueden durar décadas, requieren muy poco mantenimiento para mantenerlos en forma.

¿Cuales son las desventajas de los muros de contencion de gaviones?

Los muros de contención de gaviones son fuertes, duraderos y altamente funcionales. El mayor inconveniente es la apariencia, que no muchos encuentran atractiva.

¿Un muro de piedra necesita cimientos?

A diferencia de otros muros de contención, no se necesita una base de hormigón para los muros de piedra. Para estructuras más altas, es beneficioso tener una base más ancha que el resto del muro para darle más apoyo.

¿Son más baratos los muros de contencion de gaviones?

Los precios de muros de gaviones dependen del tamaño del muro, pero tienden a ser más baratos que muchos otros muros de contención debido a la facilidad para colocarlos y llenarlos.

¿Cuánto dura un muro de contención de madera?

Los muros de contención de madera tratada duran alrededor de 20 años. Si toma precauciones adicionales para tratar la madera y agrega barreras físicas entre la madera y el suelo, puede aumentar notablemente su vida útil.

Fuente:

  • BRAJA M. DAS. 2001. Fundamentos de Ingeniería Geotécnica.California.Thomson – Learning.
  • LAMBE W.; WHITMAN R..1976. Mecánica de suelos. 1976. ed Limusa. 2º edición.

  • MINISTERIO DE OBRAS PUBLICAS. 1974. Manual de carreteras. Chile. Vol 3; vol 4 ;vol 5.
