ENSAYO CON EQUIPO PROCTOR TIPO AGUJA

ENSAYO CON EQUIPO PROCTOR TIPO AGUJA. ASTM1558-99



Si quieres aprender más sobre: Ensayos in situ (STP Y CPT)
Clic Aquí:
https://www.mecanicasuelosabcchile.com/tipos-de-ensayos-in-situ-stp-ycpt/
Información de ejercicios resueltos, libros y videos de: Mecánica de Suelos y Geotecnia.
Clic Aquí:
https://www.mecanicasuelosabcchile.com/

Video de Proctor Tipo Aguja

  • AHORRA el 100% de ENSAYOS de SUELOS al solicitar un Estudio de Mecánica de Suelos.
  • OBTÉN un 20% de DESCUENTO al realizar Ensayos de Laboratorio con nosotros.

1. Alcance

1.1 Este método de prueba es para establecer las relaciones de resistencia a la penetración de humedad de suelos de grano fino determinado por el penetrómetro del suelo.
1.2 Los valores indicados en unidades de pulgada-libra deben considerarse como estándar.
1.3 Esta norma no pretende abordar todas las preocupaciones de seguridad, si las hay, asociadas con su uso. Es el responsabilidad del usuario de esta norma de establecer prácticas adecuadas de seguridad y salud y determinar la aplicabilidad de las limitaciones reglamentarias antes de su uso.



2.Referencias

2.1 Normas ASTM:

  • C 670 Práctica para la preparación de declaraciones de precisión y sesgo para métodos de prueba para materiales de construcción.
  • D 653 Terminología relacionada con suelo, roca y fluidos contenidos
    Método de prueba D 698 para las características de compactación de suelo en laboratorio utilizando un esfuerzo estándar (12,400 pies lbf / pie3 (600 kN · m / m3).
  • D 2216 Método de prueba para la determinación en laboratorio del contenido de agua (humedad) de suelo y roca.
  • D 3740 Práctica para los requisitos mínimos para agencias dedicadas a pruebas y / o inspección de suelos y rocas tal como se utilizan en diseño y construcción de ingeniería.
  • D 4753 Especificación para evaluar, seleccionar y especificar balanzas y escalas para su uso en pruebas de suelo, rocas y materiales de construcción relacionados.
  • E 380 Práctica para el uso del sistema internacional de unidades (SI) (el sistema métrico modernizado).
  • E 691 Práctica para realizar un estudio entre laboratorios para determinar la precisión de un método de prueba.



3.Significado y uso del Metodo Proctor tipo Aguja

3.1 Este método de prueba se utiliza con los métodos A y B de prueba Método D 698 para desarrollar relaciones entre humedad contenido, densidad y resistencia a la penetración. Estas relaciones se utilizan con una familia previamente preparada de curvas de penetración de humedad como una prueba de campo rápida para determinar cantidad aproximada de humedad en el suelo.
NOTA 1 — Cuando una medición de resistencia a la penetración de material en el lugar se compara a un contenido de humedad dado con la densidad de penetración curvas preparadas con un esfuerzo de compactación especificado, una verificación aproximada de se puede obtener compactación (densidad).
3.2 Las determinaciones de resistencia a la penetración no son fiables para muestras de suelo moldeado muy seco o suelos muy granulares.
NOTA 2 – No obstante las declaraciones sobre precisión y sesgo contenidas en esta Norma: La precisión de este método de prueba depende de la competencia del personal que lo realiza y la idoneidad del equipos y las instalaciones utilizadas. Agencias que cumplen con los criterios.
La práctica D 3740 generalmente se considera capaz de pruebas objetivas. Se advierte a los usuarios de este método de prueba que el cumplimiento con la Práctica D 3740 no asegura en sí misma una prueba confiable. De confianza las pruebas dependen de muchos factores; La práctica D 3740 proporciona un medio de evaluar algunos de esos factores.



4.Aparato para determinar Resistencia a la Penetracion de Humedad de Suelos de Grano Fino.

4.1 Aparato de densidad de humedad, conforme a los requisitos establecidos en el método de prueba D 698.

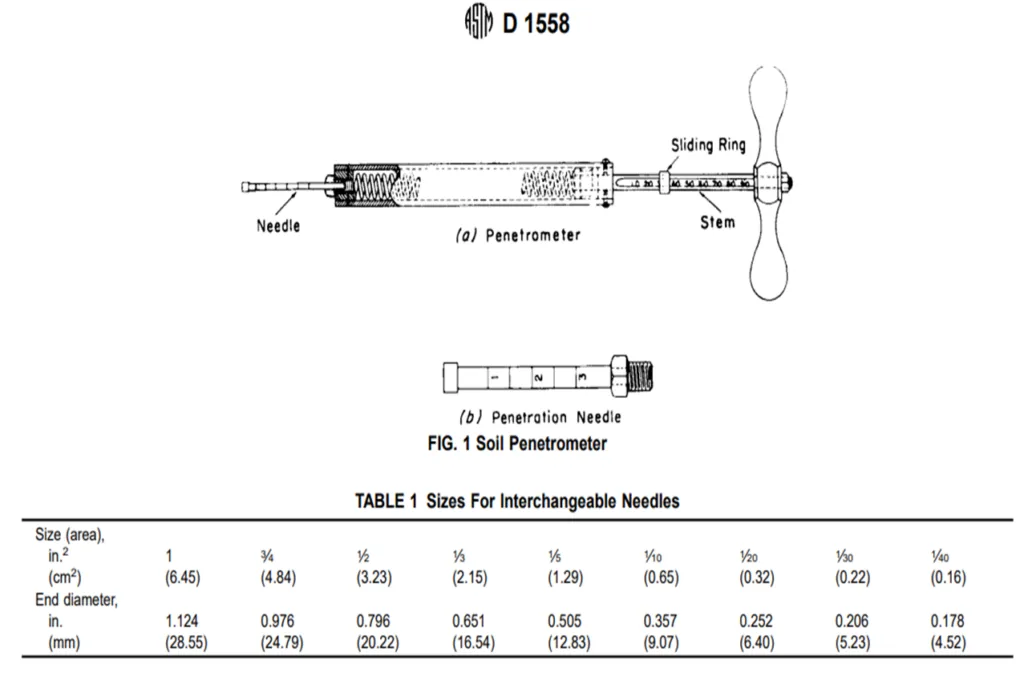

4.2 Penetrómetro de suelo: un penetrómetro de suelo (Fig. 1) que consta de un dinamómetro de resorte especial con una escala indicadora de presión en el vástago del mango. La escala de presión se graduará a 90 lbf en divisiones de 2 lbf con una línea que rodee el vástago en cada intervalo de 10 lbf, o graduada a 181 N en divisiones de 9,8 N con una línea que rodee el vástago en cada intervalo de 5 kg. Un anillo deslizante en el vástago indicará la presión máxima obtenida en el ensayo.
4.3 Juego de agujas de penetrómetro: cada aguja de penetrómetro (Fig. 1) debe consistir en un vástago con una cabeza de área terminal conocida. El juego de agujas intercambiables debe incluir los tamaños indicados en la Tabla 1. El vástago de la aguja debe tener graduaciones inscritas a intervalos de 1⁄2 pulgada (10 mm) para indicar la profundidad de penetración, y debe tener una longitud no menor de 4 pulg. (100 mm), excluyendo la parte roscada. Las agujas no deben usarse cuando se hayan desgastado para reducir el área del extremo plano en un 5%.
4.4 Balanza o balanza: una balanza (o balanza) de plataforma de lectura directa que tiene una capacidad mínima de 90 lb (181 N) como mínimo y que cumple con los requisitos de la Especificación D 4753 con una legibilidad de 60,10 lb (49 mN).





5.Acondicionamiento de la Muestra de Ensaye Metodo Proctor tipo Aguja

Prepare la muestra de acuerdo con el Método A o B del método de prueba D 698. Después de la preparación, la fracción que pase el tamiz No. 4 (4.75 mm) debe tener al menos un 20% pasando el tamiz No. 200 (75 µm).



6.Calibracion Metodo Proctor tipo Aguja

6.1 El penetrómetro se puede calibrar midiendo el carga aplicada por medio de una báscula de plataforma. Aplicar carga manualmente usando la aguja directamente en la escala para que el El resorte se comprime a una velocidad de aproximadamente 1⁄2 pulgada (10 mm) por segundo a 1⁄3 del rango completo de la escala del penetrómetro. Leer la carga en la báscula de plataforma. Repita la prueba en 2⁄3 y el rango completo de la escala del penetrómetro. La diferencia, si la hay, entre el penetrómetro y la escala o balanza no debe exceder 2 lbf (8.89 N). Para facilitar la calibración, se recomienda que el 1 pulg.2 (64,5 mm2 ) aguja.
6.2 El penetrómetro debe limpiarse, lubricarse y calibrado de forma regular. El penetrómetro debe estar almacenado en un lugar o caja limpia, sin compresión en la primavera.

7. Procedimiento para el Metodo Proctor tipo Aguja.

7.1 Compactar el suelo en el molde de densidad de humedad de acuerdo con el procedimiento descrito en el Método A o B de Prueba Métodos D 698.
7.2 Determinar la resistencia del suelo a la penetración por uso del penetrómetro de suelo con aguja adjunta de extremo conocido zona. La aguja utilizada debe ser de un tamaño tal que las lecturas obtenido estará entre 20 y 80 en la escala decimal o 10 y 40 en la escala métrica. Coloque el molde que contiene la tierra espécimen en un espacio liso entre los pies del operador.
El operador sostendrá el penetrómetro en posición vertical controlará la velocidad de penetración estabilizando los brazos contra la parte delantera de las piernas al mismo tiempo aplicando presión al mango del penetrómetro (Nota 2). Penetrar la muestra de suelo a una velocidad de 0,5 pulg. (13 mm) / s para una distancia no menor de 3 pulg. (76 mm). Coloque la aguja de penetración lejos del borde del molde (aproximadamente cuatro veces el diámetro de la aguja), cerca del centro, y espaciar las penetraciones individuales de modo como para no interferir entre sí. Penetrar la muestra de suelo no menos de tres veces y use el promedio de las lecturas.
NOTA 3: con algunos penetrómetros grandes es difícil usar el dispositivo de la manera discutida en 7.2. Por lo tanto, el operador debe mantener penetrómetro en una posición vertical cómoda que produce una tasa constante de aplicación de presión.
7.3 Determine la resistencia a la penetración en cada moldeado muestra de suelo como se describe en 7.2

8. Expresion de Resultados para el Metodo Proctor tipo Aguja

8.1 Multiplique la lectura promedio del pehnetrómetro, determinada en 7.2, por el recíproco del área final del aguja de penetración y registre el valor resultante como el resistencia a la penetración del suelo expresada en libras-fuerza por pulgada cuadrada o kilopascales. Calcule el contenido de humedad de el suelo de acuerdo con el método de prueba D 2216.

9.Relación Resistencia a la Penetración de Humedad para el Metodo Proctor tipo Aguja

9.1 Grafique los valores de resistencia a la penetración y el contenido de humedad correspondiente, en la misma hoja gráfica con los datos correspondientes de las relaciones de humedad-densidad (como se indica en el Método de prueba D 698). Grafique los datos de resistencia a la penetración de humedad inmediatamente encima de los datos de densidad de humedad, utilizando la misma escala de contenido de humedad para ambos conjuntos de datos. La curva de relación humedad-resistencia a la penetración se establecerá mediante no menos de tres determinaciones.
