Prospeccion Electrica
Los métodos de prospeccion electrica en corriente continua se fundamentan en la teoría general del campo eléctrico estacionario y se basan en detectar los efectos superficiales que produce el flujo de una corriente eléctrica, natural o inducida, por el subsuelo.
Video Prospeccion Electrica
En 1829, el inglés Robert Were Fox descubrió que ciertos minerales producen débiles corrientes eléctricas apreciables desde la superficie (polarización espontánea) y sugirió su uso para la prospección de yacimientos.
A partir de esa fecha los métodos prospectivos fueron evolucionando hasta que en 1913 Conrad Schlumberguer introduce una fuente artificial (inyección del corriente al suelo) para estudiar la cuenca silúrica de Calvados (Francia) y, alrededor de 1925, él y Frank Wenner idean el dispositivo tetraelectródico base de la prospección actual.
Los parámetros que se suelen medir en prospección geoeléctrica son: la diferencia de potencial y la intensidad de corriente. Pero el parámetro físico básico que se obtiene es la resistividad del subsuelo, es decir, la resistencia específica de los diferentes terrenos. La unidad de resistividad o resistencia específica es el ohmio-metro, que corresponde a la intensidad de 1 amperio que permite pasar un conductor de sección de 1 m2 y longitud de 1 m cuando se le aplica en sus caras opuestas una diferencia de potencial de 1 V. En ocasiones, en lugar de la resistividad se emplea la conductividad, que es su inverso.

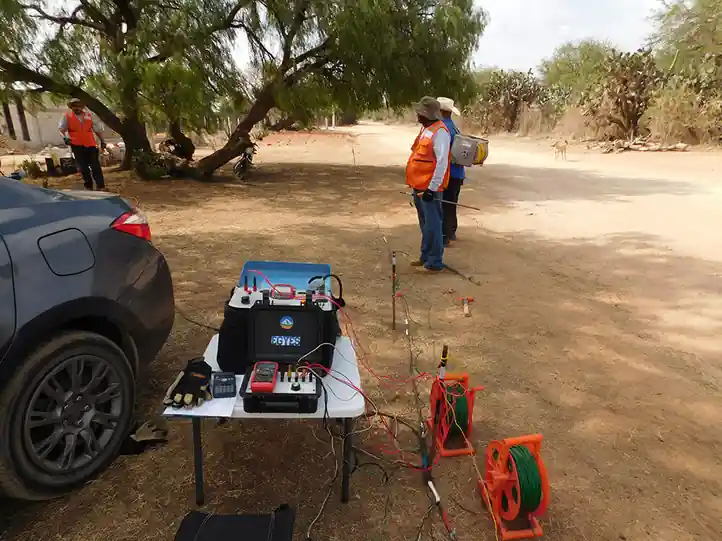

Existen una gran variedad de métodos e instrumentos para llevar a cabo una prospeccion electrica y cada uno de ellos es más o menos adecuado según sea el objetivo del estudio, el tipo de terreno, la zona de trabajo (topografía y escala) y las características eléctricas de las rocas y los suelos (que varían enormemente). Pero todas las configuraciones electródicas se basan en medir las diferencias de potencial en el subsuelo (natural o generado mediante inyección artificial de corriente). Esquemáticamente, un equipo habitual de trabajo consiste en: 1) un conjunto de electrodos (inpolarizables) que se clavan en el suelo y que actúan como puntos de inyección/medición, 2) una batería para inyectar la corriente y que está regulada por 3) un amperímetro, 4) un microvoltímetro para medir la diferencia de potencial, y los cables eléctricos necesarios para las conexiones.

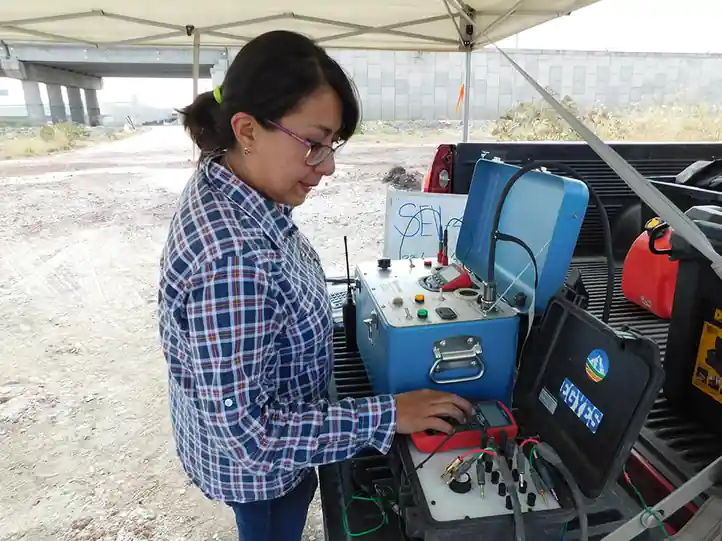

Sondeo Electrico Vertical (SEV)
El sondeo eléctrico vertical permite obtener información del terreno a traves la aplicación de pulsos de corriente directa como estímulo y obtener al mismo tiempo el registro de la diferencia de potencial generada por el terreno a modo de respuesta, con este método se puede caracterizar el subsuelo, detectar capas subterráneas, definir el estado del basamento rocoso, conocer la distribución geológica de las rocas, determinar fallas y fracturas, entre otros.
Un sondeo eléctrico vertical puede realizarse sobre cualquier combinación de formaciones geológicas, pero para que la curva de resistividad aparente sea interpretable, el subsuelo debe estar formado por capas horizontales y homogéneas.
Tomografia Electrica
Es un método geofísico de corriente continua cuya finalidad es determinar la variación de la resistividad eléctrica del subsuelo en función de la profundidad y a lo largo de un perfil, es decir en 2 dimensiones (2-D). En el Dipolo-Dipolo los cuatros electrodos se mueven con relación a un centro pero al mismo tiempo se mueven también en forma lateral cuyo objetivo es ver variaciones de la resistividad en 2-D (X y Z).
La Tomografía Eléctrica se aplica en ingeniería ambiental, prospección de recursos minerales, geotecnia, caracterización geológica, protección civil para la determinación de fracturas, fallas geológicas, detección de cavidades y arqueología.

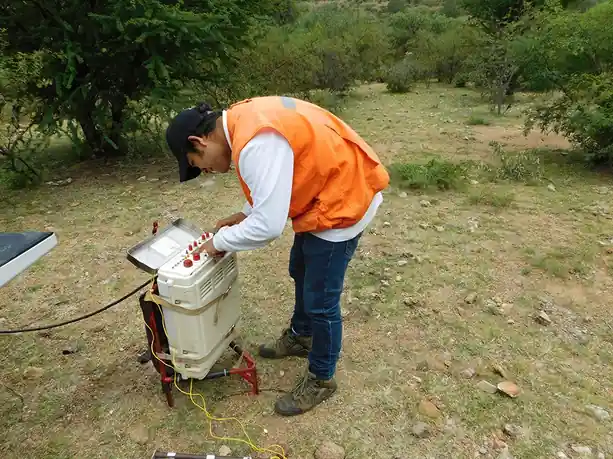

Polarizacion Inducida
La Polarización Inducida es la modalidad más reciente de las técnicas geofísicas eléctricas, basada en el efecto de sobrevoltaje. El efecto de Polarización Inducida consiste básicamente en que, al dejar de inyectar corriente en el suelo, el voltaje en el receptor no cae súbitamente sino que tarda en hacerlo, esta caída depende del tipo de suelo.
El efecto de Polarización Inducida se genera gracias a un efecto de almacenamiento de energía, este almacenamiento puede ser de dos causas:
• Variación en la movilidad de los iones de los fluidos a través de la roca.
• Variación entre la conductividad iónica y electrónica cuando hay minerales metálicos en la roca.
Cuando hay minerales metálicos, existe un efecto de electrolisis entre el grano metálico y electrolítico (fluido dentro del poro). Hay intercambio de electrones entre el metal y la solución de iones, a este efecto se le conoce en fisicoquímica como sobrevoltaje.
Instrumentos y Materiales
-
Resistivímetro ABEM TERRAMETER LS 12.
-
Resistivímetro ABEM TERRAMETER SAS 1000.
-
Conmutador de electrodos ES 10-64.
-
4 carretes de cable multielectrodo, con separación de 5 m.
-
4 carretes de cable multielectrodo, con separación de 10 m.
-
4 carretes para SEVs.
-
72 electrodos de acero inoxidable.
-
Conectores y material auxiliar.
-
Programas utilitarios y de inversión.
