Zapatas Combinadas





Adicionalmente podrás encontrar muchísima información de ejercicios resueltos, libros y videos de: Mecánica de Suelos y Geotecnia.
Clic Aquí ☝️.



albert einstein con cerebro

Video Zapatas Combinadas

¿Que son las Zapatas Combinadas

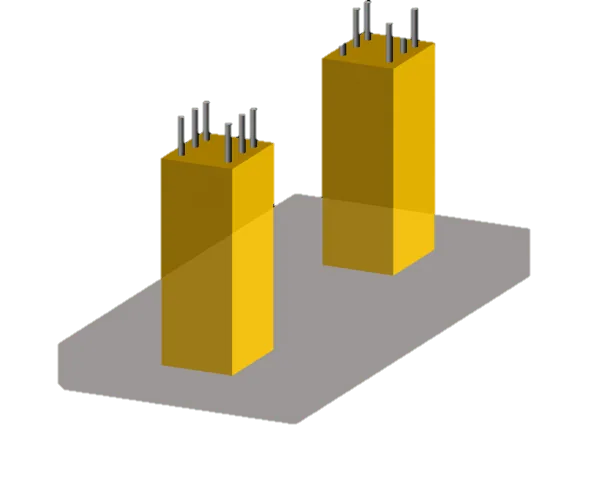

Las zapatas combinadas son un tipo de cimentación superficial, la cual se usa en caso de que columnas de una edificación estén separadas por una corta distancia, también se puede decir que las zapatas superficiales que brindan apoyo a más de una columna o a más de un muro son conocidas como zapatas combinadas.

Las zapatas combinadas se requieren cuando las columnas están tan cercanas al límite de la propiedad que no permite el uso de zapatas aisladas o individuales sin que se sobrepase el límite, también son requeridas las zapatas combinadas cuando hay columnas adyacentes tan cerca que sus zapatas se traslapan.

Si el subsuelo tiene una capacidad de carga baja se necesitan grandes áreas de contacto, por lo que las zapatas individuales son remplazadas por zapatas corridas  o continuas que pueden sostener más de dos columnas y usualmente todas las columnas en una fila. A veces las franjas se colocan en dos direcciones, obteniéndose una cimentación reticular, este tipo de cimentación puede proyectarse en una mayor área de contacto, resultando más económico que si se usaran zapatas aisladas o individuales.

Tipos de Zapatas Combinadas

Las zapatas combinadas pueden ser una losa en forma rectangular o trapezoidal.

Zapatas combinadas rectangulares

Las zapatas combinadas rectangulares son cimentaciones en donde se distribuyen uniformemente los esfuerzos transmitidos al suelo.

Zapatas combinadas de forma trapezoidal

Las zapatas combinadas de forma trapezoidal tienen en esencia la misma función que la rectangular, pero además se usan cuando hay problemas de lindero, es decir cuando no se puede extender más allá sin sobrepasar los límites del terreno, o cuando no se puede usar una zapata rectangular porque hay una columna muy cercana o una zapata aislada.

Dimensionamiento de Zapatas Combinadas

Hay que tener en cuenta los aspectos siguientes.

– Datos de Carga Externa.

– Datos de la geometría de la columna.

– Datos de la geometría de la zapata.

– Datos del estudio de mecánica de suelos.

– Resultados de cálculo.

Diseño de zapata combinada longitudinal

Puntos a tomar en cuenta:

– Datos de diseño.

– Verificación por cortante.

 Verificación por punzonamiento.

– Diseño por flexión.

– Cálculo del área de acero en la dirección longitudinal de la zapata.

Diseño de zapata combinada  transversal

Puntos a tomar en cuenta:

– Cargas que actúan en la dirección transversal de la zapata.

– Identificación del ancho de la zapata para el diseño en la dirección transversal.

– Cálculo del área de acero en la dirección transversal de la zapata.
